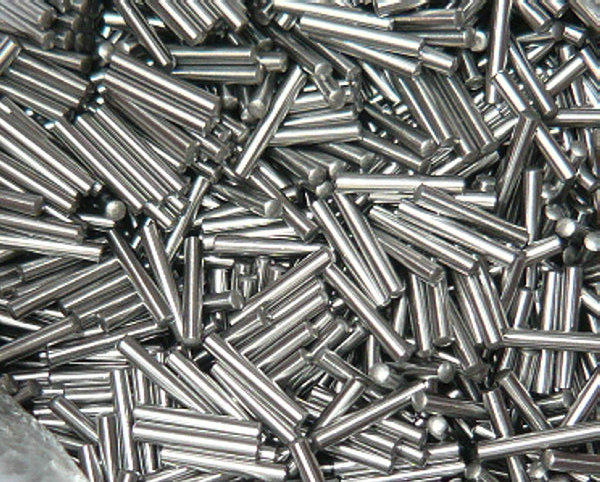

Nadelrollen NRA G2G3 nach DIN 5402-3 mit Kugelenden – für Stößel, Industrieroboter & RV-Präzisionsgetriebe

Nadelrollen NRA nach DIN 5402‑3 mit sphärischen Enden (Kugelenden) gehören zu den anspruchsvollsten滚动体n für hochdynamische Lagerungen. Als eigenständiger Hersteller fertigen wir diese Bauteile in Losgrößen von Prototypen bis zur Serienreife – mit einer Formgenauigkeit, die internationalen G0‑Standard erreicht und damit zu den engsten Toleranzklassen am Markt zählt.

Die beidseitig kugelförmig ausgebildeten Enden – bei uns als NRA‑Ausführung geführt – ermöglichen einen Schräglaufausgleich von bis zu 0,5° ohne Kantenpressung. Anders als bei abgeschrägten oder planen Enden verteilt sich die Last über eine definierte sphärische Kalotte, was die Kantenpressung (Vermeidung von Kantenfressern) signifikant reduziert. Die harmonische Verbindung zwischen Mantellinie und Kugelradius wird bei uns durch mehrstufiges Läppen und Honen erreicht – ein Prozess, der bei konventionellen Nadeln oft vernachlässigt wird.

Unsere Messmittel (Lufttaster, Formtaster, optische Rundheitsmessgeräte) bestätigen täglich: Rundheit < 0,2 µm, Durchmesserabweichung innerhalb der Toleranzklasse G0 (≤ 1 µm), Oberflächenrauheit Ra ≤ 0,04 µm an der Mantelfläche und Übergangsfreiheit zur Kugelkalotte.

Damit erfüllen wir die strengen Anforderungen der DIN 5402‑3 und übertreffen sie in punkto Gleichmäßigkeit über alle Charge hinweg. Jede Nadelrolle wird individuell vermessen; statistische Prozesskontrolle (SPC) garantiert, dass keine „Ausreißer“ die Lebensdauer Ihres Lagers beeinträchtigen.

Unsere Kunden setzen die NRA‑Nadeln gezielt ein für: Stößel im Ventiltrieb von Verbrennungsmotoren – hier gleichen die Kugelenden die Taumelbewegung der Nockenwelle aus und verhindern Mikroverschweißungen bei hohen Drehzahlen. Industrieroboter‑Getriebe, insbesondere RV‑Präzisionsgetriebe – die gleichmäßige Lastverteilung erhöht die Torsionssteifigkeit und senkt das Spiel, was für die Positioniergenauigkeit entscheidend ist.

Planetenradträger in Automatikgetrieben – dort kompensieren die sphärischen Enden Fertigungstoleranzen der Gehäuse und reduzieren das Betriebsgeräusch. Schwerlast‑Schwenklager für Bagger und Krane – die Kugelenden minimieren die Gefahr von Abplatzern bei wechselnden Lastrichtungen.Darüber hinaus eignen sich unsere NRA‑Nadeln für Hochdruckkolbenpumpen, Schraubenkompressoren und Hubschrauber‑Getriebe, wo Zuverlässigkeit und Vibrationsfestigkeit oberste Priorität haben.
